Il fermentatore per birra non raggiunge la temperatura di cold crash? Individua la causa

Il fermentatore di birra non raggiunge la temperatura di cold crash? Individuare la causa

Quando un fermentatore di birra non raggiunge la temperatura prevista per il cold crash, prolungare il ciclo di raffreddamento può nascondere il guasto anziché risolverlo. Una diagnosi efficace inizia distinguendo i problemi di capacità frigorifera dalle restrizioni del flusso di glicole, dagli errori del sensore di temperatura e da uno scambio termico insufficiente attraverso la camicia del serbatoio. Prima di modificare i setpoint o sostituire componenti, seguire il percorso di raffreddamento dal chiller al fermentatore e verificare che cosa rappresentano effettivamente le letture della temperatura.

La domanda utile non è semplicemente: «Perché la birra è calda?», ma: «In quale punto il raffreddamento disponibile smette di raggiungere la birra?». Un serbatoio che si raffredda normalmente alla temperatura di fermentazione ma si blocca in prossimità del target di cold crash può avere un problema diverso da uno che si raffredda appena.

Verificare la temperatura prima di intervenire sul sistema di raffreddamento

Annotare il target, la temperatura della birra visualizzata, la richiesta di raffreddamento, il volume del lotto, la temperatura iniziale e il tempo di raffreddamento trascorso. Rilevare se la temperatura continua a diminuire lentamente o ha raggiunto un plateau stabile. Confrontare i dati con quelli dei lotti precedenti solo quando il livello di riempimento, le condizioni iniziali e i carichi di raffreddamento simultanei sono ragionevolmente simili.

Confrontare la lettura del controllore con un riferimento calibrato, utilizzando un metodo di misurazione igienico e approvato. Un campione freddo può riscaldarsi durante il prelievo, quindi una lettura occasionale del campione non costituisce automaticamente un controllo di calibrazione affidabile. Ispezionare il cablaggio RTD, la configurazione dell’ingresso del controllore, l’inserimento della sonda e le condizioni del pozzetto termometrico. Un contatto termico insufficiente o una sonda posizionata sopra il livello del liquido possono fornire una misura non rappresentativa della temperatura del lotto.

Verificare inoltre che il controllore richieda effettivamente il raffreddamento. Una modalità operativa, un’assegnazione dell’uscita, un interblocco o un differenziale di intervento errati possono mantenere la valvola chiusa anche se la temperatura visualizzata supera il target previsto.

Prima di intervenire sull’impianto: isolare l’alimentazione elettrica e depressurizzare il circuito interessato secondo le procedure del sito. Il raffreddamento della birra può ridurre la pressione nel serbatoio a causa della contrazione del gas e del maggiore assorbimento di CO₂. Verificare che il sistema di protezione contro sovrapressione o vuoto sia conforme a quanto approvato; non improvvisare aprendo un passo d’uomo o escludendo i dispositivi di protezione.

Stabilire se il problema riguarda più serbatoi o uno solo

Se più serbatoi hanno difficoltà contemporaneamente, controllare il chiller comune, il serbatoio di glicole, la pompa di circolazione e il collettore di distribuzione. Se un fermentatore si blocca mentre serbatoi comparabili si raffreddano normalmente, occorre esaminare più da vicino la relativa tubazione di derivazione, la valvola di regolazione, il circuito della camicia o il sensore. Questa distinzione restringe il campo di ricerca, ma non dimostra la causa.

Misurare la temperatura del glicole all’uscita del chiller e all’ingresso del serbatoio interessato mentre è richiesta la refrigerazione. Rilevare anche la temperatura all’uscita della camicia e, se disponibile, la portata effettiva della derivazione. Le misurazioni devono rappresentare il fluido in circolazione; le letture sulla superficie di tubi non isolati possono essere alterate dalla temperatura ambiente e da uno scarso contatto del sensore.

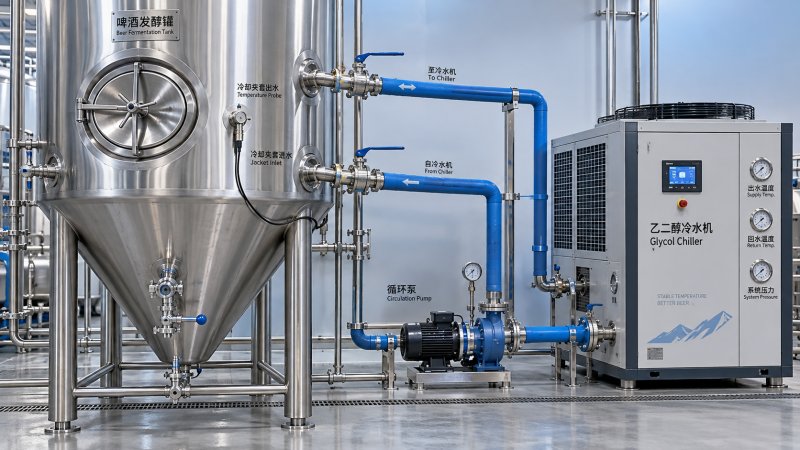

Seguire il circuito fisico: serbatoio, pompa, collettore di mandata, valvola di derivazione, ingresso della camicia, uscita della camicia e collettore di ritorno. Verificare che il percorso installato corrisponda al disegno approvato, comprese eventuali zone separate della camicia.

Il glicole che raggiunge la camicia deve essere sufficientemente più freddo della temperatura prevista per la birra da consentire il trasferimento di calore. Quando la birra si avvicina alla temperatura del glicole, il raffreddamento rallenta. Non esiste un’impostazione universale della temperatura di mandata: verificare il progetto del serbatoio, i limiti operativi del chiller, le proprietà del glicole e il rischio di congelamento localizzato della birra.

Distinguere la capacità frigorifera dalla distribuzione del glicole

Un chiller che mantiene il setpoint di mandata con una richiesta ridotta può non riuscire a tenere il passo quando più serbatoi iniziano contemporaneamente il cold crash. Verificare se la temperatura del serbatoio di glicole aumenta durante il problema e se il sistema frigorifero funziona in continuo senza recuperare. Valutare la capacità alle effettive temperature del glicole e alle condizioni ambientali, non soltanto la potenza nominale.

Controllare la pulizia del condensatore, lo spazio libero per il flusso d’aria, il funzionamento del ventilatore e gli allarmi registrati. La diagnosi del circuito frigorifero deve essere affidata a personale qualificato. Se la produzione lo consente, scaglionare i carichi di raffreddamento può aiutare a verificare se la richiesta simultanea è il fattore limitante; ciò non dimostra che il chiller sia dimensionato correttamente.

Se il glicole di mandata rimane sufficientemente freddo ma il fermentatore di birra si blocca, controllare la distribuzione:

• Verificare che la valvola di regolazione si apra fisicamente, senza affidarsi soltanto all’indicatore dell’uscita del controllore.
• Ispezionare valvole di intercettazione, filtri, tubi flessibili e valvole di ritegno per individuare restrizioni o installazioni errate.
• Confrontare le prestazioni della pompa con la portata richiesta e la resistenza del sistema; il fatto che il motore sia in funzione non dimostra che la circolazione sia adeguata.
• Verificare la presenza di aria intrappolata seguendo la procedura approvata per il riempimento e lo sfiato del sistema.
• Misurare la concentrazione del glicole con uno strumento adatto al tipo di glicole utilizzato.

Una concentrazione eccessiva di glicole aumenta la viscosità e può ridurre la portata e le prestazioni di scambio termico. Una concentrazione insufficiente comporta il rischio di congelamento nelle condizioni operative. Regolare la miscela in base ai dati del fornitore del fluido e ai requisiti dell’apparecchiatura, non a una percentuale generica.

Interpretare le temperature della camicia insieme alla portata

L’aumento di temperatura del glicole attraverso la camicia è un dato utile, ma da solo non permette di formulare una diagnosi. La quantità di calore rimossa dipende dalla portata massica, dalla capacità termica del fluido e dalla differenza di temperatura tra ingresso e uscita. Una differenza elevata può essere associata a una portata ridotta; una differenza contenuta può indicare una portata elevata, un carico termico residuo modesto o uno scambio termico insufficiente. Senza informazioni sulla portata e sul contesto della temperatura della birra, entrambe le letture possono risultare fuorvianti.

Se il glicole in ingresso è freddo e la circolazione è stata verificata, esaminare il lato del serbatoio. Il volume riempito è a contatto con una superficie attiva sufficiente della camicia? Tutte le zone previste della camicia sono in funzione? L’isolamento si è bagnato o danneggiato? La sonda si trova vicino a una parete raffreddata invece di misurare la temperatura del liquido nel suo complesso? È opportuno considerare anche i depositi interni e la stratificazione della temperatura, in particolare se le prestazioni sono cambiate rispetto ai valori consolidati del serbatoio.

Non introdurre agitazione o ricircolo alla leggera per verificare la stratificazione. Qualsiasi intervento deve tenere conto dell’igiene, dell’ingresso di ossigeno, della carbonazione, della pressione e del processo di birrificazione approvato.

La stessa distinzione tra misurazione e raffreddamento si applica anche ad altri serbatoi per bevande dotati di camicia. Per esempio, i serbatoi in acciaio inox da 5000 L per vino spumante sono dotati di camicia di raffreddamento, sonda RTD e termometro bimetallico. Questi componenti forniscono punti di controllo e misurazione, ma da soli non determinano la capacità di raffreddamento né dimostrano l’uniformità della temperatura del prodotto. Le specifiche di pressione per il vino spumante non devono essere trasferite a un fermentatore di birra.

Verificare la riparazione nelle condizioni che hanno causato il guasto

Dopo la correzione, monitorare la temperatura della birra, le temperature di mandata e ritorno del glicole, la richiesta della valvola e le letture di portata disponibili durante il ciclo di raffreddamento. Eseguire la prova con una richiesta di produzione rappresentativa. Raggiungere il target una sola volta durante un turno con carico ridotto è una prova poco significativa se il guasto iniziale si è verificato mentre si raffreddavano più serbatoi.

Per richiedere assistenza al produttore, inviare il numero di serie del serbatoio, il disegno delle tubazioni, le condizioni del lotto, le impostazioni del controllore, lo storico degli allarmi e le misurazioni con data e ora. Shandong Weike Machinery Equipment Co.,Ltd, con sede a Jinan, nello Shandong, produce serbatoi in acciaio inox per la birrificazione e le bevande in uno stabilimento di oltre 15.000 metri quadrati. Il suo ambito di progettazione, installazione e messa in servizio rende i documenti originali relativi alla camicia e ai requisiti delle utenze importanti riferimenti; il servizio post-vendita dichiarato di cinque anni deve essere verificato in base alle condizioni applicabili al progetto.

Completare il registro di manutenzione indicando la causa misurata e il risultato della verifica, non semplicemente «setpoint abbassato». Il registro dovrebbe chiarire se il fattore limitante era la capacità frigorifera, la distribuzione del glicole, lo scambio termico o la misurazione, affinché il prossimo guasto di raffreddamento venga affrontato sulla base di dati concreti anziché di un’altra regolazione.
