La guida definitiva ai serbatoi industriali per olio alimentare: progettazione, produzione e integrazione della lavorazione

Introduzione

Nell'industria globale della lavorazione di oli e grassi, l'infrastruttura di gestione dei fluidi rappresenta molto più di un semplice contenimento volumetrico passivo. La configurazione ingegneristica dei moderni serbatoi industriali per olio alimentare governa direttamente la qualità del prodotto a valle, la sicurezza operativa e l'efficienza complessiva della linea di processo. Una corretta progettazione del serbatoio garantisce la rigorosa conformità agli standard globali di sicurezza alimentare—including FDA, CE, and ASME frameworks—ottimizzando al contempo il costo totale di proprietà (TCO) dell'impianto contrastando attivamente l'ossidazione e la degradazione chimica.

1. Ingegneria dei materiali & standard di progettazione sanitaria

La stabilità biologica e chimica dei lipidi dipende fortemente dalle proprietà metallurgiche del guscio di contenimento. La fabbricazione industriale per la lavorazione alimentare richiede leghe d'acciaio inossidabile austenitico di alta gamma, principalmente Tipo 304 e Tipo 316L. L'acciaio inossidabile Tipo 304 offre un'eccellente resistenza alla corrosione per oli neutri, completamente raffinati, a temperature ambiente. Tuttavia, per le fasi di lavorazione a monte—dove i lipidi grezzi contengono alte concentrazioni di acidi grassi liberi aggressivi, umidità e catalizzatori chimici—il Tipo 316L è obbligatorio grazie al suo contenuto di molibdeno del 2–3% che previene la corrosione da vaiolatura.

Le piastre interne del guscio devono raggiungere un valore verificato di rugosità superficiale di Ra le 0.4 mu mthrough mediante molatura meccanica ed elettrolucidatura. Questa finitura a specchio elimina le cavità microscopiche dove i lipidi possono degradarsi e ospitare biofilm batterici. Inoltre, la progettazione strutturale deve eliminare rigorosamente i "dead-legs" dove la velocità del fluido Clean-In-Place (CIP) scende al di sotto della soglia richiesta per il lavaggio turbolento (v < 1.5 m/s). Le saldature longitudinali e circonferenziali del guscio sono unite mediante saldatura automatizzata TIG pulsata in atmosfera di argon, seguita da decapaggio chimico e passivazione per massimizzare la resistenza alla corrosione.[Perché la progettazione sanitaria è importante nei serbatoi in acciaio inossidabile per olio alimentare: finitura superficiale e standard di tracciabilità dei materiali]

2. Controllo termico avanzato & dinamica dell'agitazione

Gli oli alimentari sono strutture chimiche termicamente sensibili. L'esposizione a zone localizzate ad alta temperatura innesca una rapida degradazione termica e la generazione di indesiderati isomeri di acidi grassi trans. Al contrario, se la temperatura scende al di sotto della soglia di cristallizzazione di un olio, si verificano solidificazione frazionata e blocchi nel pompaggio. Una gestione termica di precisione richiede camicie di scambio termico avanzate progettate direttamente sulle pareti esterne del guscio. Per recipienti di processo che richiedono rapidi cicli termici, le camicie bugnate saldate al laser rappresentano il riferimento del settore. Per grandi recipienti di stoccaggio in massa dove l'obiettivo è il mantenimento della temperatura, si preferiscono serpentine esterne half-pipe o elementi di riscaldamento elettrico trace modulati abbinati a isolamento in poliuretano ad alta densità.

[Ingresso del mezzo di riscaldamento] ──> [Zona di camicia bugnata turbolenta] ──> [Elevato flusso termico uniforme]
 │
[Agitatore idrofoil a basso taglio] <── [Stratificazione termica prevenuta] <──┘

La coerenza termica non può essere raggiunta solo con camicie esterne; richiede una precisa agitazione interna del fluido. Senza un movimento continuo e delicato del fluido, si verifica stratificazione termica, con conseguente surriscaldamento localizzato ai bordi e solidificazione nel nucleo. La progettazione moderna si basa su giranti hydrofoil di grande diametro e a basso numero di giri, azionate da azionamenti a frequenza variabile (VFDs). Questi sistemi forniscono elevate portate assiali volumetriche con uno stress di taglio minimo, mantenendo la massa d'olio completamente omogenea in termini di temperatura, viscosità e distribuzione di fase senza rompere le catene lipidiche né incorporare il distruttivo ossigeno ambientale.

[Controllo termico ingegnerizzato: progettazione delle camicie e specifiche di isolamento per serbatoi alimentari per olio commestibile]

[Sistemi di agitazione personalizzati per serbatoi di lavorazione di olio alimentare: ottimizzazione delle portate e riduzione dello stress di taglio]

3. Integrazione a monte: linee di spremitura ed estrazione dell'olio

Le fasi di estrazione meccanica e di lavorazione con solvente stabiliscono i confini fluidi primari per i lipidi agricoli grezzi. Subito dopo la spremitura o la desolventizzazione con solvente, l'olio grezzo appena recuperato è altamente instabile. Contiene volumi significativi di solidi sospesi (particelle di panello di semi), frazioni di umidità e fosfatidi naturali (gomme). In questo specifico nodo a monte, i serbatoi tampone per olio grezzo fungono da vitali assorbitori industriali di shock di portata, stabilizzando il flusso di massa continuo dell'impianto tra le uscite irregolari del mulino di estrazione e le linee continue di raffinazione a valle.

Le unità di stoccaggio dell'olio grezzo richiedono specifiche modifiche di ingegneria strutturale per gestire carichi pesanti di sedimentazione. I serbatoi tampone a monte devono presentare fondi conici ripidi con un'inclinazione minima di 60 to 90circ. Questo forte angolo sfrutta la gravità per concentrare continuamente gomme sedimentate e particelle solide di panello verso il punto assolutamente più basso della vasca. Inoltre, queste unità sono dotate di valvole pneumatiche automatiche heavy-duty di scarico fanghi sul fondo che espellono i solidi concentrati a intervalli prestabiliti senza interrompere il decantamento continuo dello strato superiore di olio più pulito.[Integrazione dei serbatoi di stoccaggio di olio alimentare grezzo in impianti di spremitura meccanica e di estrazione con solvente]

4. Sistemi intermedi: recipienti specializzati per la raffinazione multistadio

Una volta stabilizzati, i lipidi grezzi vengono sottoposti a una raffinazione industriale multistadio per eliminare le impurità preservando al contempo il valore nutrizionale. Questo processo richiede recipienti di lavorazione altamente specializzati, progettati per resistere ad ambienti chimici aggressivi, elevato stress termico ed estreme differenze di pressione.

Ingresso grezzo ──> [Serbatoio di neutralizzazione] ──> [Recipiente di decolorazione] ──> [Torre di deodorizzazione] ──> Uscita raffinata
 (Resistente ad acidi/alcali) (Tenuta sotto vuoto) (Calore/vuoto estremi)

Nella fase iniziale di degommaggio e neutralizzazione, i serbatoi operano come reattori chimici attivi in cui all'olio grezzo vengono dosati acidi e alcali per precipitare i fosfatidi. Questi recipienti richiedono robusti collettori interni di distribuzione del fluido per garantire una dispersione chimica istantanea. L'olio passa quindi alla fase di decolorazione, dove i recipienti devono operare sotto vuoto continuo (20–50  mbar) per prevenire l'ossidazione dell'olio a temperature elevate (100–110C°), richiedendo anelli interni di rinforzo per evitare l'implosione del guscio. La fase finale è la deodorizzazione fisica o chimica. Le torri di deodorizzazione operano in condizioni estreme (240–260C° at 1–3 mbar}) per rimuovere i composti volatili. Queste unità sono recipienti a pressione a parete spessa, certificati ASME, che utilizzano SS316L di grado premium per contrastare la criccatura da stress termico e la corrosione da vapori di acidi grassi.[Alto vuoto e recipienti di reazione: scelta di serbatoi specializzati per la lavorazione di olio alimentare per la raffinazione multistadio]

5. Confronto tecnico tra serbatoi di processo e di stoccaggio

Per mappare correttamente l'infrastruttura di capitale di un impianto, gli ingegneri devono valutare i distinti campi operativi dei recipienti di processo rispetto a quelli di stoccaggio:

6. Soluzioni a valle: stoccaggio in massa e gestione della qualità degli asset

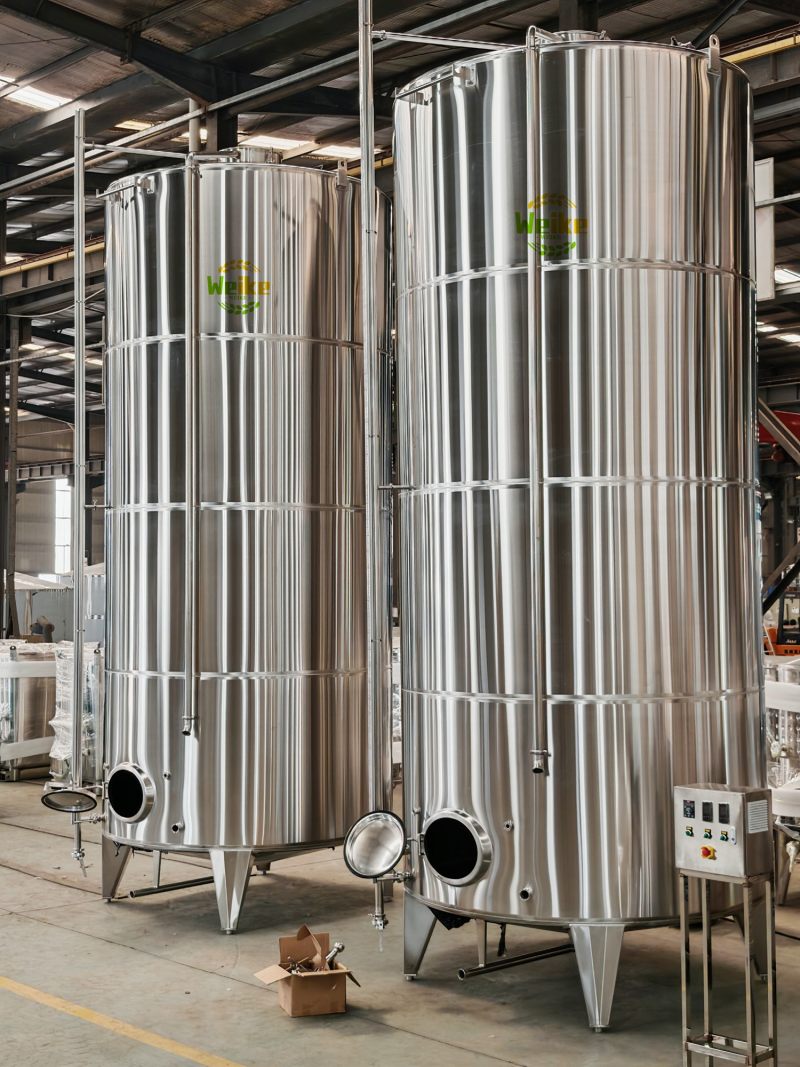

Nei grandi parchi di stoccaggio commerciali a valle, gli oli raffinati vengono mantenuti per periodi prolungati prima del confezionamento o della spedizione. La protezione degli asset all'interno di queste enormi installazioni di stoccaggio mira a tre principali vie di degradazione: irrancidimento ossidativo, ingresso di umidità atmosferica e shock termico ambientale. Per eliminare il contatto con l'ossigeno, i serbatoi di stoccaggio industriali utilizzano sistemi automatici di blanketing con azoto. Questi sistemi mantengono uno strato preciso a bassa pressione di gas azoto ultrapuro nello spazio di vapore del serbatoio (headspace), sostenendo un involucro di micro-pressione positiva ($+20text{–}50 text{ mbar}$) che impedisce all'aria atmosferica esterna di infiltrarsi nel serbatoio.

 [Valvola di alimentazione N2 automatica] ──> Si apre durante lo svuotamento (Mantiene involucro +20-50 mbar)
 │
 [Spazio di vapore del serbatoio] ────────────┼──> Strato di gas azoto puro (Blocca l'O2 ambientale)
 │
 [Valvola di sfiato automatica] ──> Si apre durante il riempimento (Sfiata in sicurezza la sovrapressione)

[Il funzionamento dei sistemi di blanketing con azoto nei serbatoi industriali di grande capacità per lo stoccaggio di olio alimentare]

La gestione di questi enormi volumi richiede protocolli proattivi di qualità degli asset per prevenire il degrado durante i cambiamenti stagionali. L'accumulo di acqua dovuto alla condensazione atmosferica può accelerare l'irrancidimento idrolitico, trasformando trigliceridi neutri di alta qualità in acidi grassi liberi corrosivi e alterando il profilo complessivo del lotto. Gli operatori industriali monitorano questi rischi su scala di terminal farm tramite porte di campionamento integrate e software automatizzati di gestione dei serbatoi, riducendo al minimo il contatto dell'aria con lo spazio superiore e gestendo in modo fluido i cambiamenti ambientali.[Prevenzione dell'ossidazione e dei picchi del valore acido: gestione degli asset per serbatoi terminali di olio alimentare sfuso]

Per i lipidi ad alto punto di fusione come olio di palma, palm kernel olein o olio di cocco frazionato, lo stoccaggio in massa introduce notevoli sfide termiche. I serbatoi di massa per questi specifici lipidi devono essere dotati di serpentine interne a vapore a bassa pressione o cuscinetti esterni di riscaldamento elettrico trace protetti da isolamento in lana di roccia ad alta densità. I sistemi di gestione termica devono fornire un apporto di calore delicato e uniforme per mantenere la massa lipidica appena sopra il suo chiaro punto di fusione (40–45C° for standard palm oil) senza bruciare il prodotto, combinato con rilevatori di temperatura a resistenza (RTDs) continui multi-livello per monitorare la stratificazione termica.[Ottimizzazione dei grassi ad alto punto di fusione: personalizzazione dei serbatoi di stoccaggio per olio alimentare per la lavorazione di olio di palma e olio di cocco]

7. Ingegneria dei serbatoi logistici intermodali e di trasporto

La distribuzione in massa collega i centri di raffinazione con gli impianti globali di confezionamento per il consumatore. Il trasporto di prodotti alimentari liquidi sfusi attraverso oceani, ferrovie e autostrade richiede contenitori mobili progettati per elevato stress meccanico e movimento dinamico dei fluidi. Per la logistica intermodale globale, la soluzione standard è il container cisterna ISO da 20-foot. Queste unità consistono in un recipiente a pressione in acciaio inossidabile alimentare fabbricato in SS316L ad alta resistenza, montato saldamente all'interno di un telaio strutturale in acciaio rinforzato, utilizzando un gruppo valvola di scarico inferiore a tripla barriera per eliminare i rischi di sversamento ambientale.

[Strato interno del serbatoio] ──> [Valvola a piede interna] ──> [Valvola a sfera esterna] ──> [Tappo flangia cieca]

[Approvvigionamento di flotte internazionali: standard tecnici per container cisterna ISO intermodali per olio alimentare]

Nel trasporto di liquidi sfusi tramite autobotti regionali, la dinamica dei fluidi introduce rischi di sicurezza unici. Quando un camion accelera, frena o curva, l'enorme volume di olio liquido all'interno del serbatoio si sposta rapidamente, generando immense onde di energia cinetica. Per mitigare questo effetto di surge, i serbatoi per trasporto su strada sono progettati con paratie interne anti-sloshing—piastre curve e perforate in acciaio inossidabile saldate perpendicolarmente al guscio del serbatoio. Funzionano come smorzatori di energia cinetica, spezzando la velocità dell'onda del fluido e distribuendo uniformemente le forze dinamiche su tutto il guscio strutturale per preservare la stabilità del veicolo e prevenire cricche da fatica nelle saldature.

[Onda di surge del fluido in avanti] ──> [Piastra paratia perforata] ──> [Velocità del fluido interrotta & dissipata]
 │
[Stress meccanico ridotto sulle saldature] <──────────────────────────────────┘

[Dinamica dei fluidi mobile: ingegneria delle paratie anti-sloshing nei serbatoi stradali per il trasporto di olio alimentare]

8. Domande frequenti (FAQ)

Q1: Come scegliere tra SS304 e SS316L per diversi tipi di oli alimentari?

La selezione tra SS304 e SS316L è determinata dal contenuto di Free Fatty Acid ($FFA$) e dalla temperatura operativa dell'olio. Gli oli grezzi e non raffinati contengono percentuali elevate di $FFA$ insieme a umidità residua.

Q2: Qual è la pressione di azoto ottimale richiesta per il blanketing dei serbatoi di stoccaggio in massa al fine di prevenire efficacemente l'ossidazione?

Lo standard di settore per i sistemi di blanketing con azoto utilizza un involucro a micro-pressione positiva a bassa pressione, tipicamente calibrato tra +20mbar e +50 mbar.

Q3: Perché le paratie anti-sloshing sono fondamentali per i serbatoi di trasporto su strada e in che modo incidono sulla sicurezza del veicolo e sulla longevità del serbatoio?

Le paratie anti-sloshing sono fondamentali per gestire la dinamica dei fluidi dei liquidi sfusi in transito. Quando un'autobotte cambia velocità o direzione, l'olio liquido senza paratie forma un'onda di surge ad alta velocità. Questa massa in movimento crea un enorme trasferimento dinamico di peso che può destabilizzare il baricentro del veicolo e causare incidenti per ribaltamento. Da una prospettiva di ingegneria meccanica, questo surge del fluido crea una grave concentrazione di stress nelle saldature circonferenziali del serbatoio. L'installazione di paratie anti-sloshing perforate costringe il liquido a passare attraverso piccole aperture, spezzando il fronte di energia cinetica e distribuendo uniformemente le forze sul guscio per proteggere la manovrabilità del veicolo ed estendere la longevità dell'asset.
